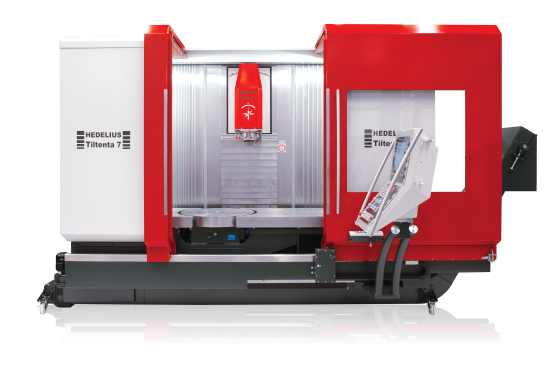

Obráběcí centrum Tiltenta 7 Single

Kompaktní univerzál
  • Univerzální 5osé obráběcí centrum z řady T
  • S neomezeným naklápěcím hlavním vřetenem
  • Integrovaný NC otočný stůl s vysokou nosností
  • Velmi kompaktní konstrukce
  • Rychlá výměna nástroje

5osé plynulé obrábění
Ať už obrábění z pěti stran nebo 5osé plynulé obrábění – T7 1600 s naklápěcím vřetenem, integrovaným NC otočným stolem a kompaktními zástavbovými rozměry je vhodné pro kusovou a malosériovou výrobu ve všeobecném strojírenství a výrobě nástrojů.

Pracovní plocha s vysokou nosností
Velká pracovní plocha dovoluje 5osé obrábění obrobku s točným průměrem až 1100 mm a maximálním zatížením 1200 kg a umožnuje obrábění obrobku o délce až 1600 mm.

Technické parametry
X-, Y-, Z-pojezd 1600 x 750 x 695/800 mm
Rozsah naklápění -5 – +98°/-98° – +98°
Upínací pracovní plocha 1900 × 750 mm
Počet otáček 12000/14000/18000 ot/min
Výkon vřetena 22/29/35 kW
Upínací kužel vřetena SK 40/HSK A63
Rychloposuvy os X-, Y-, Z- 40/40/40 m/min
Odměřovací systém přímý
Počet nástrojů 33
Řídicí systém Heidenhain iTNC 530/ Sinumerik 840D
