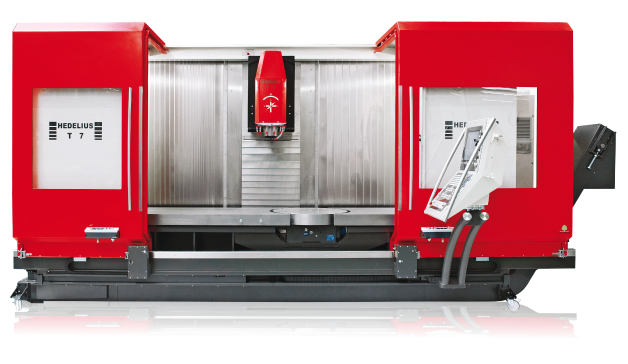

Obráběcí centrum Tiltenta 7 2600
Kompletní opracování složitých obrobků
- Univerzální 5osé obráběcí centrum z řady T
- S neomezeně otočným hlavním vřetenem
- Integrovaný NC otočný stůl s vysokou nosností
- Velká pracovní plocha s pojezdem X 2600 mm
- Rychlá výměna nástroje
Otočné hlavní vřeteno
Hlavní vřeteno obráběcího centra Tiltenta je polohovatelné v jakékoli poloze. Díky tomu lze obrábět dlouhé a těžké obrobky stejně dobře jako 5osé krychlové obrobky.
Efektivní obrábění v rozděleném pracovním prostoru
3 a 5osý pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří instalací přepážky. Výsledkem je úspora nákladů při výrobě na stroji T6.
Čelní obrábění
Velmi tuhá konstrukce stolu a naklápěcí vřeteno dovolují přesné a výkonné čelní obrábění dlouhých obrobků.
| Technické parametry | |
|---|---|
| X-, Y-, Z-pojezd | 2600 x 750 x 695/800 mm |
| Rozsah naklápění | -5 – +98°/-98° – +98° |
| Rozdělení pracovního prostoru | 760/1300 mm |
| Upínací plocha stolu | 3080 x 750 mm |
| Počet otáček | 12000/14000/18000 ot/min |
| Výkon vřetena | 22/29/35 kW |
| Upínací kužel vřetena | SK 40/HSK A63 |
| Rychloposuvy os X-, Y-, Z- | 40/40/40 m/min |
| Odměřovací systém | přímý |
| Počet nástrojů | 33 |
| Řídicí systém | Heidenhain iTNC 530 |
