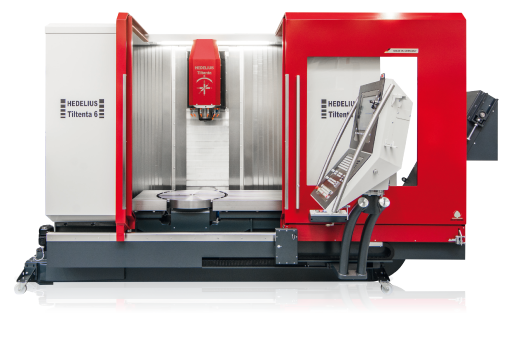

Obráběcí centrum Tiltenta 6 2300

5osé obrábění velkých a těžkých obrobků
  • Univerzální 5osé obráběcí centrum s naklápěcím hlavním vřetenem
  • Integrovaný NC otočný polohovatelný stůl s vysokým zatížením až 900 kg
  • Nejvyšší přesnost prostřednictvím čtyř os nástroje a jedné osy obrobku
  • Možnost 3 a 5osého obrábění v rozděleném pracovním prostoru
  • Rychlá výměna nástrojů
  • Robustní konstrukce

Otočné hlavní vřeteno
Hlavní vřeteno obráběcího centra Tiltenta je polohovatelné v jakékoli poloze. Díky tomu lze obrábět dlouhé a těžké obrobky stejně dobře jako 5osé krychlové obrobky.

Efektivní obrábění v rozděleném pracovním prostoru
3 a 5osý pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří instalací přepážky. Výsledkem je úspora nákladů při výrobě na stroji T6.

Čelní obrábění
Velmi tuhá konstrukce stolu a naklápěcí vřeteno dovolují přesné a výkonné čelní obrábění dlouhých obrobků.

Technické parametry
X-, Y-, Z-pojezd 2300 x 600 x 695/800 mm
Rozsah naklápění -5 – +98°/-98° – +98°
Rozdělení pracovního prostoru 740/1090 mm
Upínací pracovní plocha 2700 x 600 mm
Počet otáček 50-12000/14000/18000 ot/min
Výkon vřetena 22/29/35 kW
Upínací kužel vřetena DIN 69871-A40/HSK A63
Odměřovací systém přímý
Počet nástrojů 26/190
Řídicí systém Heidenhain iTNC 530/ Sinumerik 840D
Průměr NC otočného stolu Ø 630 mm
