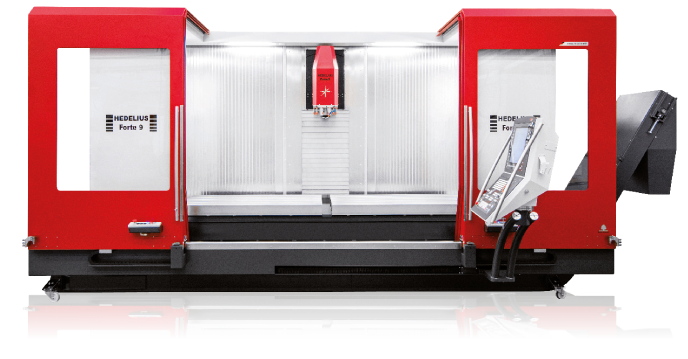

OBRÁBĚCÍ CENTRUM FORTE 9 2600

Flexibilní obrábění velkých kusů
  • Velká délka pojezdu v osách Y a Z 900 mm
  • Plně uzavřený pracovní prostor
  • Přímé odměřovací systémy
  • Vysoce výkonné kapalinou chlazené frézovací vřeteno s motorovým pohonem ve standardním provedení 12000 ot/min a 22 kW
  • Hlavní vřeteno s upínacím kuželem SK40 nebo HSK A63 (dle požadavku)
  • Nepohyblivý pracovní stůl umožňuje velké zatížení
  • Automatická výměna pro 60 nástrojů
  • Výběr nástrojů pomocí dvojitého chapadla během obrábění pro kratší čas výměny (chip-to-chip)
  • Vertikální kryt z nerezové oceli pro optimální odvod třísek
  • Dopravník třísek může být podle potřeby umístěn vpravo nebo vlevo

Vyvinuto pro obrábění pomocí moderních vysoce výkonných nástrojů
Forte 9 je nejnovější přírůstek úspěšné řady Forte značky HEDELUS. Obráběcí centra
Forte 9 2600 a Forte 9 3600 jsou navržena pro obrábění pomocí moderních vysoce výkonných nástrojů a mají impozantní délky pojezdů v ose X 2600 mm a 3600 mm. Sofistikovaná koncepce s pohyblivým stojanem se projeví při obrábění velkých dílů díky působivému výkonu, přesnosti a dynamice.

Mimořádná koncepce pohyblivého stojanu pro maximální dynamiku
Zvláště u velkých a těžkých obrobků se projeví mimořádnost koncepce pohyblivého stojanu, protože dynamika stroje je nezávislá na hmotnosti obrobku. Pohyblivý stojan z litiny odolné proti zkroucení přesvědčí vysokou stabilitou a tlumením vibrací. Rychlou výměnu nástrojů v každé poloze zajišťuje automatický zásobník pro 60 nástrojů. Perfektně navržené pracovní prostory s vertikálními kryty a dobrá dostupnost pracovního prostoru doplňují celkovou koncepci této řady.

Technické parametry
X-, Y-, Z-pojezd 2600 x 900 x 900 mm
Upínací pracovní plocha 3080 x 900 mm
Počet otáček 50 - 12000 / 14000 / 18000 min-1
Výkon vřetena 22 / 29 / 35 kW
Upínací kužel vřetena SK 40 / HSK A63
Rychloposuvy os X-, Y-, Z 40 / 40 / 40 m/min
Odměřovací systém přímý
Počet nástrojů 60 / 190
Řídicí systém Heidenhain iTNC 640 / Sinumerik 840D SL
Zatížení stolu 3000 kg
