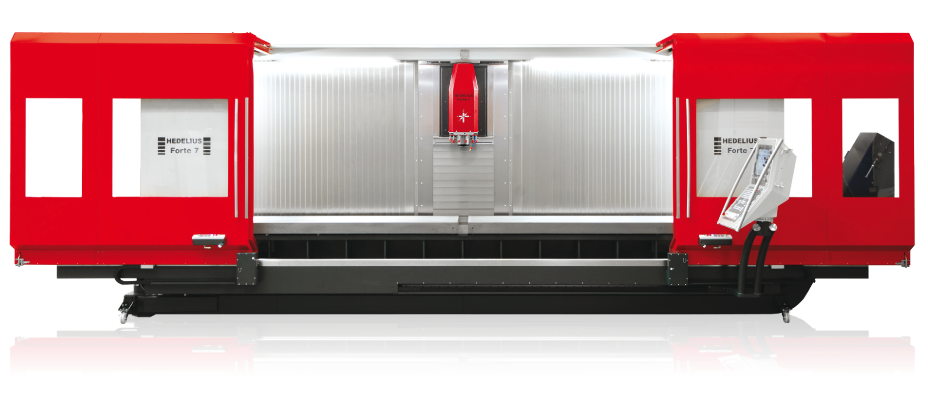

Obráběcí centrum Forte 7 4200

Perfektní pro dlouhé a rozměrné obrobky
  • Velký pojezd v ose X 4200 mm
  • Zvlášť vysoký pojezd v ose Z 800 mm
  • Kompletní krytování pracovní plochy
  • Vysoce tuhý, pevný stůl
  • Svislý vertikální kryt pro optimální odvod třísek
  • Pojízdný stojan z vysoce kvalitní litiny
  • Pojízdný zásobník nástrojů s 33 nebo 50 pozicemi s velmi krátkou výměnou nástrojů
  • Rozdělený pracovní prostor snižuje prostoje během sériové výroby

F7 4200 poskytuje mimořádné pracovní prostředí
Velké posuvné dveře (na vyžádání také automaticky ovládané) kombinované s pracovní výškou cca 850 mm jsou šité na míru obsluze. Obráběcí centrum F7 4200 tak nabízí nejlepší podmínky pro relativně snadné upínání i značně velkých obrobku. Velká okna poskytují obsluze nejlepší možný pohled na proces obrábění. Volitelné přenosné ruční kolečko zvyšuje možnosti a komfort CNC obráběcího centra.

Rozdělená pracovní plocha pro optimální výrobní proces
Instalací přepážky na stroji F7 4200 se vytvoří dva pracovní prostory, každý o velikosti 1800 mm, pro oddělený provoz. Výsledkem je nákladově efektivní výroba díky možnosti upínat a odepínat kus během obrábění. Upínací čas se může také snížit použitím nulového upínacího systému, který může být instalován dodatečně.

Extra velký pracovní prostor
Zvedací ramena, hřídele, profily nebo svařované konstrukce – obráběcí centrum F7 4200 je ideální pro jednorázovou a malosériovou výrobu dlouhých a rozměrných dílů. S upínací plochou 4680 x 750 mm při celkových rozměrech stroje cca 8400 x 4340 mm je pracovní prostor velmi dobře využit.

Technické parametry
X-, Y-, Z-pojezd 4200 x 750 x 800 mm
Rozdělení pracovního prostoru 2 x 1800 mm
Upínací pracovní plocha 4680 x 750 mm
Počet otáček 50- 12000/14000/18000 min-1
Výkon vřetena 22/29/35 kW
Upínací kužel vřetena DIN 69871-A40 / HSK A63
Rychloposuvy os X-, Y-, Z- 40/40/40 m/min
Odměřovací systém přímý
Počet nástrojů 33/50/190
Řídicí systém Heidenhain iTNC 530/ Sinumerik 840D
