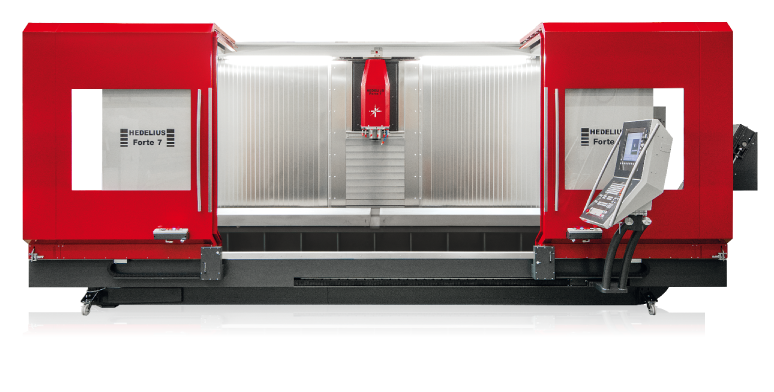

Obráběcí centrum Forte7 3200

Forte 7 3200 je rychlé a přesné dokonce i pro těžké úkoly
  • Velký pojezd v ose X 3200 mm
  • Zvlášť vysoký pojezd v ose Z 800 mm
  • Kompletní krytování pracovní plochy
  • Vysoce tuhý, pevný stůl
  • Svislý vertikální kryt pro optimální odvod třísek
  • Pojízdný stojan z vysoce kvalitní litiny
  • Pojízdný zásobník nástrojů s 33 nebo 50 pozicemi s velmi krátkou výměnou nástrojů
  • Rozdělený pracovní prostor snižuje prostoje během sériové výroby

Osvědčená konstrukce pojízdného stojanu pro maximální přesnost stroje F7 3200
Konstrukce pojízdného stojanu s litinovým mostovým dnem je ideální pro rychloposuvy a pracovní posuvy až do 40 m/min. Pevný stůl dovoluje obrábění těžkých kusů do 3000 kg bez ovlivnění dynamiky obrábění. S integrovanými motorovými vřeteny CELOX® lze dosáhnout maximálního rozsahu otáček až 18 000 ot/min s 35 kW s nekompromisní přesností.

Výkonný univerzál
Díky frézovací kapacitě až 550 cm3 za minutu odebraného ocelového materiálu nabízí obráběcí centrum F7 3200 vysokou dynamiku. Vyvrtání otvorů až do průměru 45 mm a závitů až do velikosti M 27 není problém pro nejsilnější hlavní vřeteno. Rychlá výměna nástroje (cca 9,5 sekundy s předem zvoleným nástrojem), maximální hmotnost nástroje 5 kg (ostatní hmotnosti na vyžádání) a možný průměr nástroje do 100 mm s volnou sousední pozicí kompletně doplňují ukazatele výkonu.

Posuvová technologie pro perfektní výsledky obrábění
HEDELIUS také nabízí 3D nastavení nástroje jako opci pro řadu F7. Díky tomu lze upravit určité parametry jako rychlost obrábění, povrchová úprava nebo přesnost přesně dle požadavků. Standardně poskytuje tato řada mnoho technických detailů, které zaručují, že obráběcí centra jsou vysoce přesná: od nejnovějších servomotorů až po ložiska inkrementálních snímačů a také přímý odměřovací systém.

Technické parametry
X-, Y-, Z-pojezd 3200 x 750 x 800 mm
Rozdělení pracovního prostoru 2 x 1330 mm
Upínací pracovní plocha 3680 x 750 mm
Počet otáček 50- 12000/14000/18000 min-1
Výkon vřetena 22/29/35 kW
Upínací kužel vřetena DIN 69871-A40 / HSK A63
Rychloposuvy os X-, Y-, Z- 40/40/40 m/min
Odměřovací systém přímý
Počet nástrojů 33/50/190
Řídicí systém Heidenhain iTNC 530/ Sinumerik 840D
