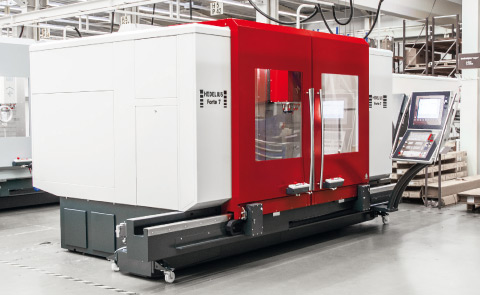

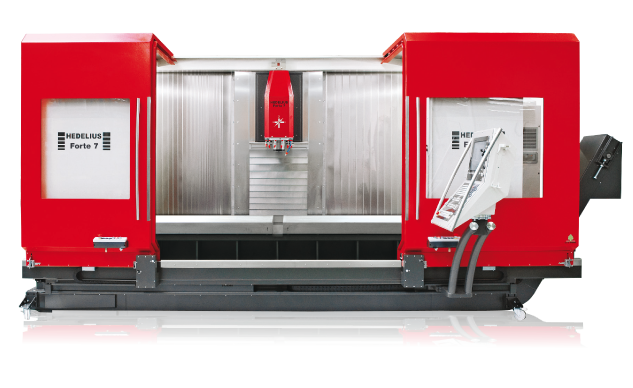

Obráběcí centrum Forte 7 2600

Flexibilní při jednorázové výrobě a v rozděleném pracovním provozu
  • Velký pojezd v ose X 2600 mm
  • Zvlášť vysoký pojezd v ose Z 800 mm
  • Kompletní krytování pracovní plochy
  • Vysoce tuhý, pevný stůl
  • Svislý vertikální kryt pro optimální odvod třísek
  • Pojízdný stojan z vysoce kvalitní litiny
  • Pojízdný zásobník nástrojů s 33 nebo 50 pozicemi s velmi krátkou výměnu nástrojů
  • Rozdělený pracovní prostor snižuje prostoje během sériového výroby

Souběžná výroba během upínání
Stroj F7 2600 otevírá nové oblasti uplatnění pro kusovou a sériovou výrobu. Vložením přepážky dojde k rozdělení základní dlouhé pracovní plochy na dva pracovní prostory, na kterých je možné souběžně upínat a zároveň obrábět. To umožňuje produktivní obrábění v rozděleném pracovním prostoru s pojezdy 2 x 1000 mm v X ose. Celá upínací plocha může být použita pro obrábění dlouhých kusů nebo také pro čelní obrábění, je-li přidána úhlová frézovací hlava.

Výkonná vřetena pro optimální výsledky
Hlavní vřetena používána u stroje F7 2600 dosahují volitelně 22 nebo 29 kW při maximálních otáčkách 12000 nebo 14000 min-1. Nejvýkonnější vřeteno pracuje při výkonu 35 kW při maximálních otáčkách 18000 min-1. Maximální tuhost systému a správný chod jsou typické znaky těchto integrovaných vřetenových motorů CELOX s hybridními ložisky. Všechna obráběcí centra řady F7 jsou navíc doplněna hydromechanickým upínacím systémem nástroje a automatickou výměnou nástrojů.

Příslušenství ke stroji F7 2600 pro přesně padnoucí výrobní řešení
S vybranými doplňky lze řadu F7 přesně sladit s navazující výrobou. Například chladící systém a volitelný chladící systém s vnitřním chlazením zajistí rychlejší a efektivnější výrobu díky přímému chlazení nástrojů. Toto obráběcí centrum může být také navrženo s nulovým upínacím systémem pro minimalizaci upínacích časů.

Technické parametry
X-, Y-, Z-pojezd 2600 x 750 x 800 mm
Rozdělení pracovního prostoru 2 x 1000 mm
Upínací pracovní plocha 3080 x 750 mm
Počet otáček 50- 12000/14000/18000 min-1
Výkon vřetena 22/29/35 kW
Upínací kužel vřetena DIN 69871-A40 / HSK A63
Rychloposuvy os X-, Y-, Z- 40/40/40 m/min
Odměřovací systém přímý
Počet nástrojů 33/50/190
Řídicí systém Heidenhain iTNC 530/ Sinumerik 840D
