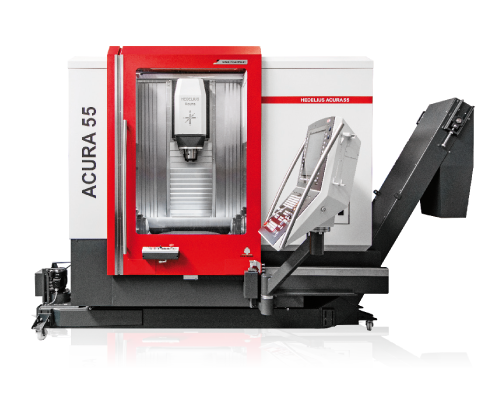

Obráběcí centra ACURA 55

Řada ACURA 5osé obráběcí centra s otočným/naklápěcím stolem
Kompaktní, přesný a spolehlivý
  • Pojezd v ose Z 520 mm
  • Otočný/naklápěcí stůl uložený ze dvou stran zaručující vysokou přesnost výkonného obrábění
  • Pojízdný stojan s pevnou konzolou vřeteníku osy Y
  • Automatický zásobník pro 65 pozic obsluhovatelný z přední strany stroje
  • Optimalizovaný odvod třísek díky svislému nerezovému krytování
  • Dopravník třísek na kolečkách, může být vysunut před stroj čímž se ušetří zástavbové rozměry
  • Nízký profil, úzká konstrukce
  • Na přání 5osé plynulé obrábění

Řešení pro přesné vysoce výkonné obrábění
ACURA 55 nabízí větší přesnost na menší zastavěné ploše. Vibrace jsou eliminovány konstantním vedení Y osy v kombinaci s tuhým žebrováním posuvných saní ze šedé litiny. Otočný/naklápěcí stůl je uložen ze dvou stran a osa Z je speciálně chráněná proti teplotním deformacím. Tento a mnoho dalších detailů zvyšují kvalitu obrábění, zatím co rozměry stroje zůstávají velmi malé díky speciální konstrukci stroje.

Navrženo pro maximální přesnost
Konstantní konzole vřeteníku Y zaručuje optimální vedení vertikální osy vřetena. V kombinaci se Z osou, která je krytovaná proti teplotním výkyvům, toto řešení umožňuje stálý frézovací poměr a tudíž vyšší přesnost.

Čistá pracovní plocha
Kompletní krytování pracovní plochy, včetně svislého nerezového lamelového krytování zajišťujícího čistou pracovní plochu. Navzdory tomuto, je možný neomezený přístup pro vložení obrobků za pomocí jeřábu.

Vhodný téměř do každé obrobny

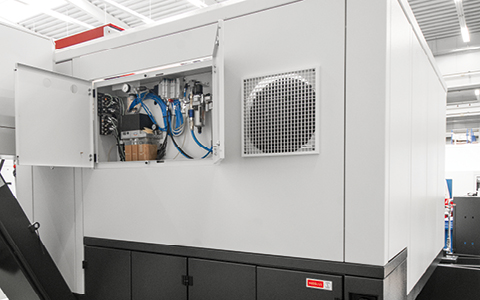

Hydraulické, pneumatické, centrální mazání, chlazení vřetena a jiné komponenty, důležité pro provoz jsou integrovány na stroji ACURA a jsou krytovány. Výsledkem je extrémně kompaktní obráběcí centrum, které najde uplatnění v téměř každé obrobně.

Technické parametry
X-, Y-, Z-pojezd 500 x 550/365 x 520 mm
Rozsah naklápění +30° až -115°
Počet otáček 12000/14000/18000 min-1
Výkon vřetena 19,00/22,00/35,00 kW
Upínací kužel nástroje SK 40/HSK A63
Rychloposuvy os X-, Y-, Z- 40/40/40 m/min
Odměřovací systém přímý
Počet nástrojů 65/190
Řídící systém Heidenhain TNC 640 / Sinumerik 840D
Upínací plocha stolu Ø 440 mm
