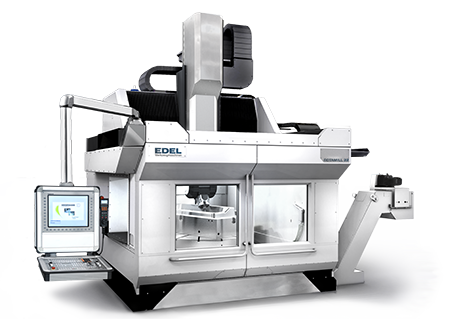

MULTIFUNKČNÍ PORTÁLOVÉ 6-ti OSÉ CNC OBRÁBĚCÍ CENTRUM ROTAMILL 22

    Obráběcí centrum má velice tuhou portálovou konstrukci, která umožňuje maximální přesnost a dynamiku. ROTAMILL je vhodný jak pro obrábění těžce obrobitelných materiálů (letecký průmysl, vodní turbíny) tak pro komplexní obrábění obrobků, kde se požadují kvalitní a přesný povrch (formy a nástroje ). 6-ti osá CNC verze stroje umožňuje prostorové kontinuální obrábění obrobků až do průměru 1.800 mm a o hmotnosti do 5.000 kg.

Technické výhody ROTAMILU 22:

  • Komplexní obrobení při jednom upnutí zvyšuje produktivitu a snižuje výrobní náklady
  • 5/ 6 osé CNC obráběcí centrum (opce otočný stůl pro vertikální soustružení)
  • Vysoce dynamické rotační osy (frézovací univerzální hlava a otočný stůl) jsou poháněny výkonnými přímými pohony, které umožnují maximální přesnosti
  • Tepelná stabilizace rotačních os zajištuje přesnost a opakovatelnost obrábění
  • Efektivní odvod třísek (oplach a dopravníky třísek)
  • Velice kompaktní dispozice stroje = minimální nároky na zástavbovou plochu
  • Ergonomicky přístupný pracovní prostor umožňuje snadnou manipulaci s obrobky

Různé typy univerzálních obráběcích hlav:

Typ Aplikace výkon S1 (kW) Maximální kroutící moments S6 (Nm) Maximální otáčky (ot/min) Upínací kužel
CS-27-180 univerzální použití 27 170 12 000 HSK-A100
CS-34-180-S výkonové obrábění 34 220 12 000 HSK-A100
CST-42-180-S soustružení / frézování 42 250 10 000 HSK-A100
CS-21-180-A vysokorychlostní obrábění 21 130 18 000 HSK-A63
CS-60-180-S vysokorychlostní obrábění 60 109 22 000 HSK-A63

Karuselovací otočný stůl


Výhody ROTAMILU se projeví v případě, že uživatel potřebuje velkou flexibilitu obrábění. Otočný stúl s přímým pohonem má 100 ot/ min (250 ot/min má vysokorychlostní opce) a v kombinaci s efektivním zpevněním vřetene nabízí možnost soustružení.

Příklady vhodných obrobků

Technické parametry

Pracovní rozsah Standardní parametr Opce
Osa X 2.200 mm
Osa Y 1.300 mm 1.600 mm
Osa Z 1.200 mm
Osa B ± 110°
Rozměr a hmotnost
Šířka vstupních dveří do pracovního prostoru Směr Y 1.900 mm
Šířka vstupních dveří do pracovního prostoru Směr Z 1.390 mm
Zástavbový prostor stroje délka / šířka / výška 6.850 / 6.650 / 5.150 mm
Celková hmotnost stroje 36.000 kg
Pohony lineárních os
Posuv X- / Y- / Z- osa 50 / 50 / 50 m/min
Zrychlení 4 m/s²
Pohon osy B
Posuv Osa B 360°/s
Akcelerace Osa B 700°/s²
Jmenovitý moment Osa B 1.000 Nm
Moment zpevnění Osa B 4.000 Nm
Pohon osy C2
Posuv Osa C2 360°/s
Akcelerace Osa C2 700°/s²
Jmenovitý moment Osa C2 1.200 Nm
Moment zpevnění Osa C2 4.000 Nm
Otočný stůl osy C1
Čelní deska ø 1.800 mm ø 1.500 / 1200 mm
Zatížení stolu středově 60.000 N
Upínací moment 25.000 Nm
Max. moment 7.200 Nm
Max. otáčky 250 ot/min 100 ot/min
Pracovní vřeteno 01
Výkon S1 / S6 27 kW / 32 kW
Moment S1 / S6 130 Nm / 170 Nm
Otáčky max. 12.000 ot/min
Držák nástroje HSK-A63
Typ motoru synchronní / 8 pólů
Upínací systém Hydraulický
Upínací síla 19.000 N
Čištění nástroje Stlačený vzduch, 4 – 6 barů
Dodávka externího chladiva ECS 4 sprejové trysky
Dodávka interního chladiva ICS volitelná 50 barů / 15 l/min
Výměník nástrojů
Typ Řetězový s dvojitým skřipcem
Držák nástroje HSK-A63
Počet míst 48 60/72
Průměr nástroje Při plném obsazení 105 mm
Průměr nástroje S volnými sousedními místy 130 mm
Délka nástroje max. 300 mm
Hmotnost nástroje max. 8 kg
Přesnost v souladu s VDI / DGQ 3441
Polohová nejistota P X / Y / Z 0,011 mm
Polohová odchylka Ps X / Y / Z 0,009 mm
Polohová nejistota P B- osa 5“
Polohová odchylka Ps B- osa 2,5“
Polohová nejistota P C2- osa 5“
Polohová odchylka Ps C2- osa 2,5“
Polohová nejistota P C1- osa 5“
Polohová odchylka Ps C1- osa 2,5“
Přípojka stlačeného vzduchu
Tlak 6 bar
Spotřeba vzduchu 15 m³/h
Přívod el. energie
Hlavní napájecí síť 3x 400 V / 50 Hz / 200 kVA
