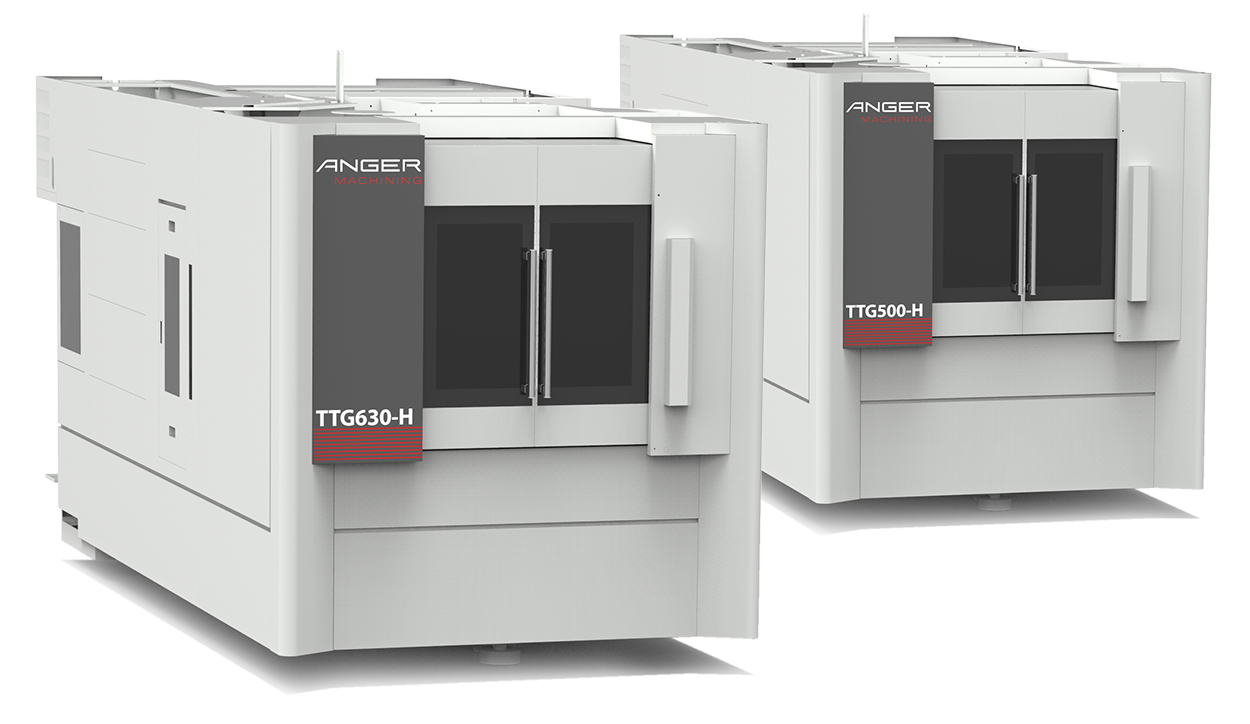

ANGER TTG500-H / TTG630-H - 4OSÁ HORIZONTÁLNÍ OBRÁBĚCÍ CENTRA

Stroje TTG500-H & TTG630-H jsou 4osá horizontální obráběcí centra. Díky speciální konstrukci rámu lze současně dosáhnout nízké hmotnosti a vysoké tuhosti. Pro zákazníky, kteří hledají krátké časy cyklu a nakládky / vykládky, může být stroj vybaven výměnou palet.

Vaše výhody:

  • Speciálně navrženo pro snadné použití paletového systému
  • Automatická výměna palet zvýší vaši produktivitu
  • Malá zastavěná plocha
  • Efektivní pohony redukují náklady na energii

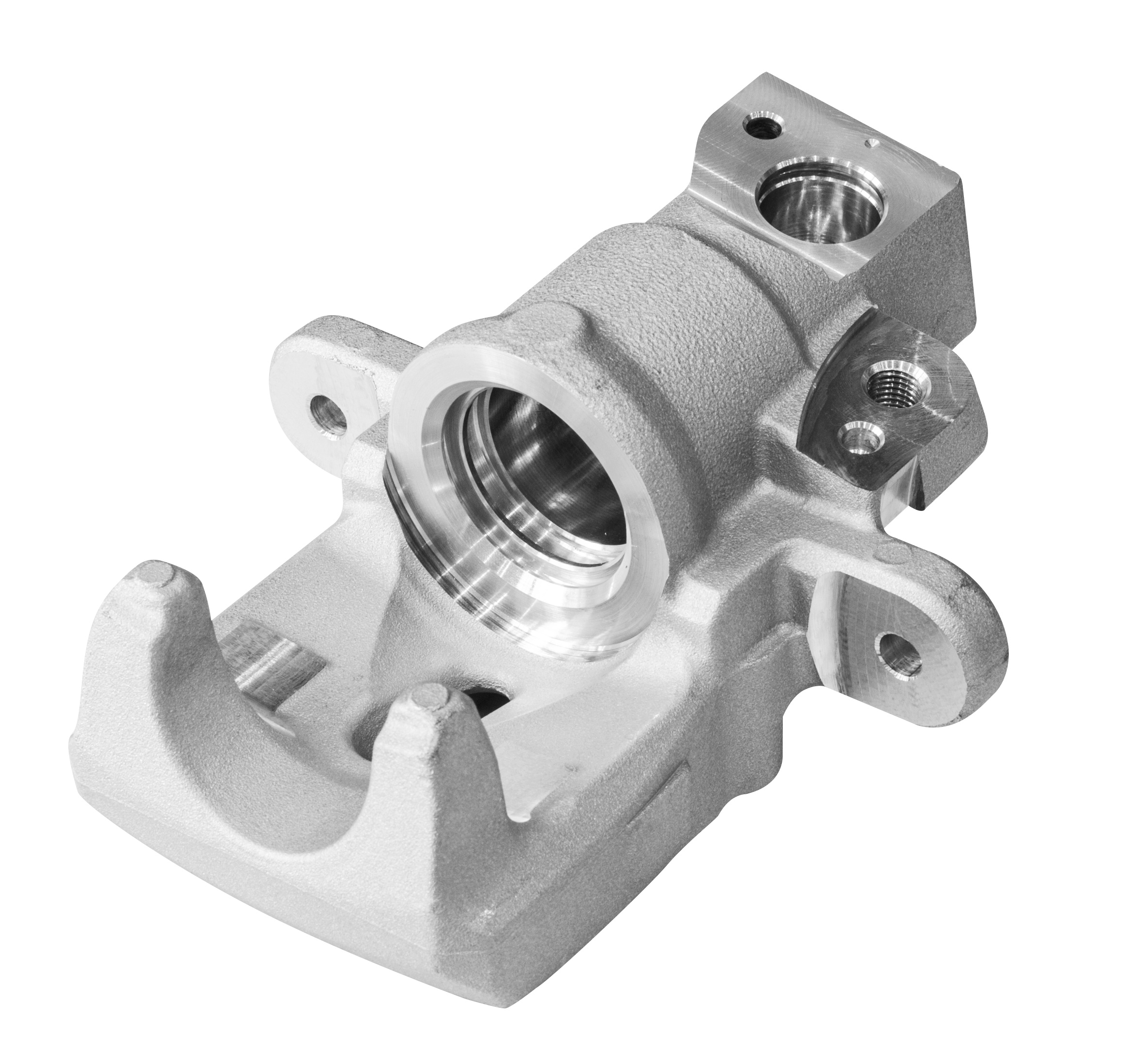

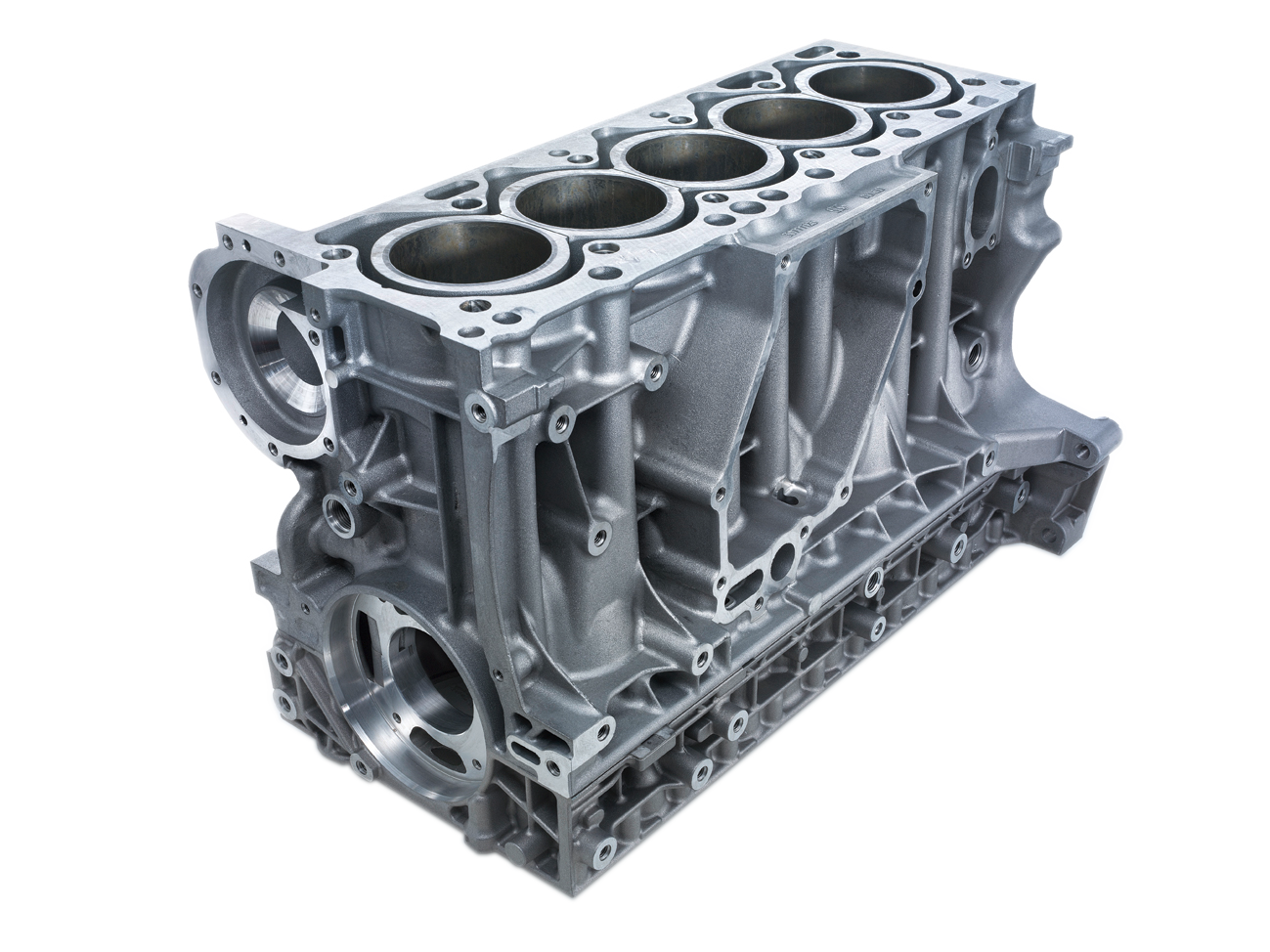

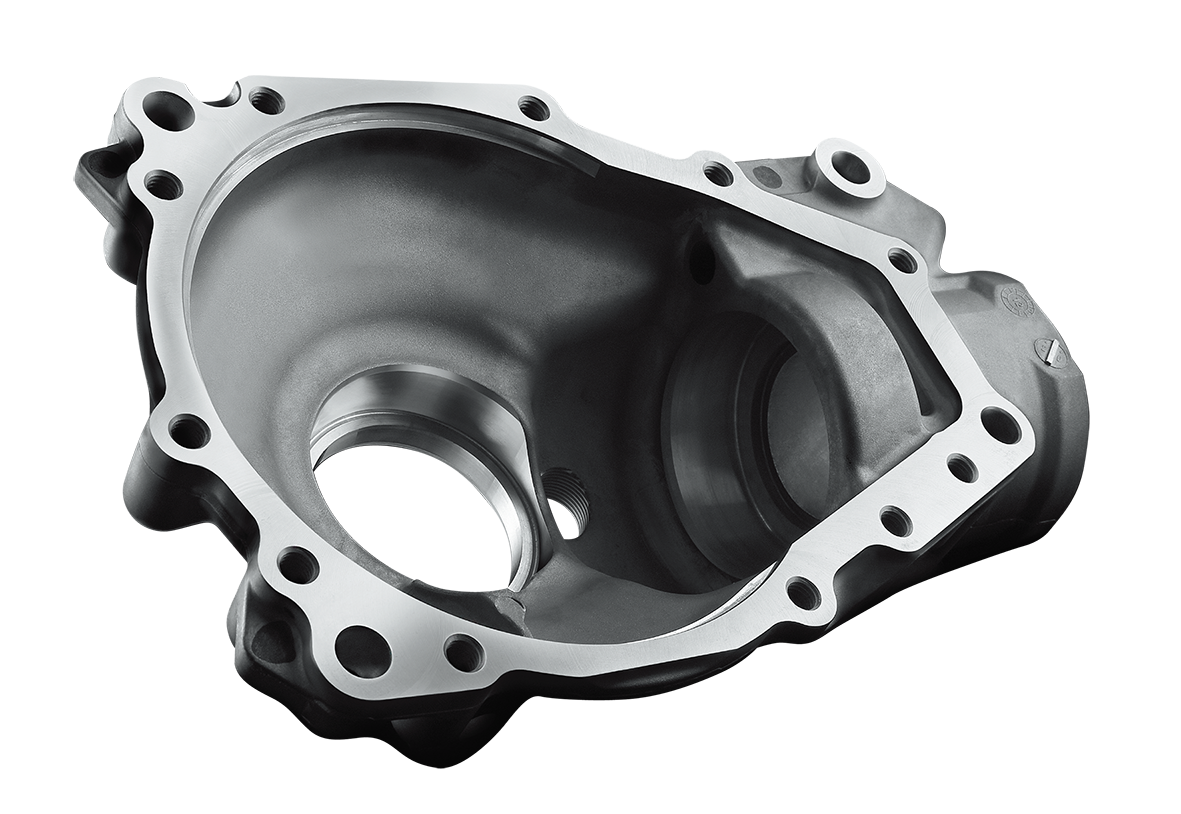

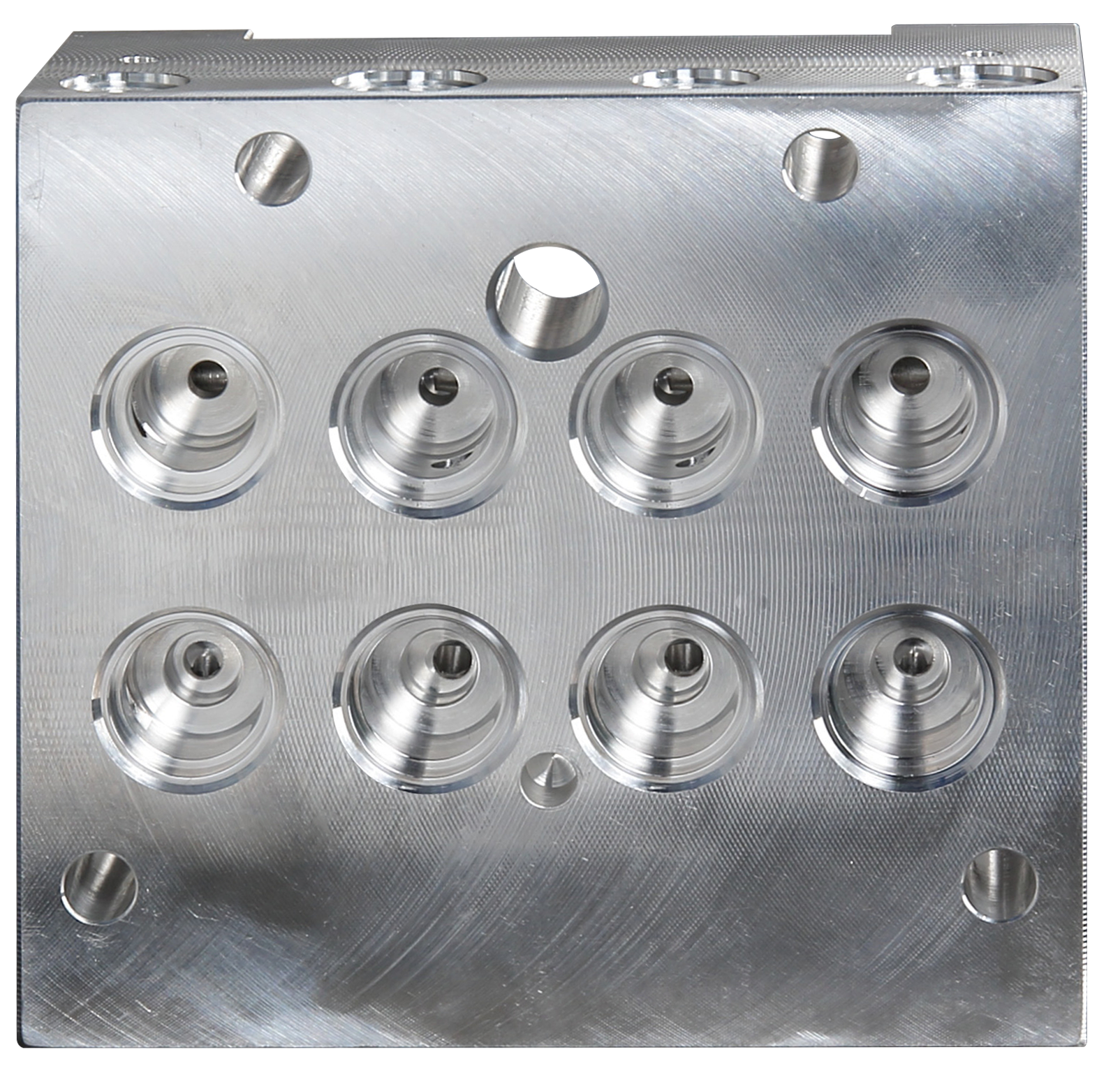

Příklady typických obrobků na strojích TTG500-H / TTG630-H

Technické parametry

TTG500-H TTG630-H
Počet os počet os 4 4
Vřetena počet vřeten 1 1 ks
Pracovní zdvih osa X 730 800 mm
osa Y 730 800 mm
osa Z 830 830 mm
Max. velikost kusu X/Y/Z ø 800 x 1000 ø 900 x 1000 mm
Posuv zrychlení (X/Y/Z) 9.8/9.8/9.8 7/9/7 m/s²
max. rychlost (X/Y/Z) 60/60/60 80/80/80 m/min
Přesnost přesnost polohování podle VDI 3441/2617 0.006 0.006 mm
opakovatelná přesnost VDI 3441/2617 0.002 0.002 mm
Vřeteno rychlost 0-18.000 0-18.000 ot/min
výkon (S1/S6) 30/50 30/50 kW
krouticí moment (S1/S6) 45/80 45/80 Nm

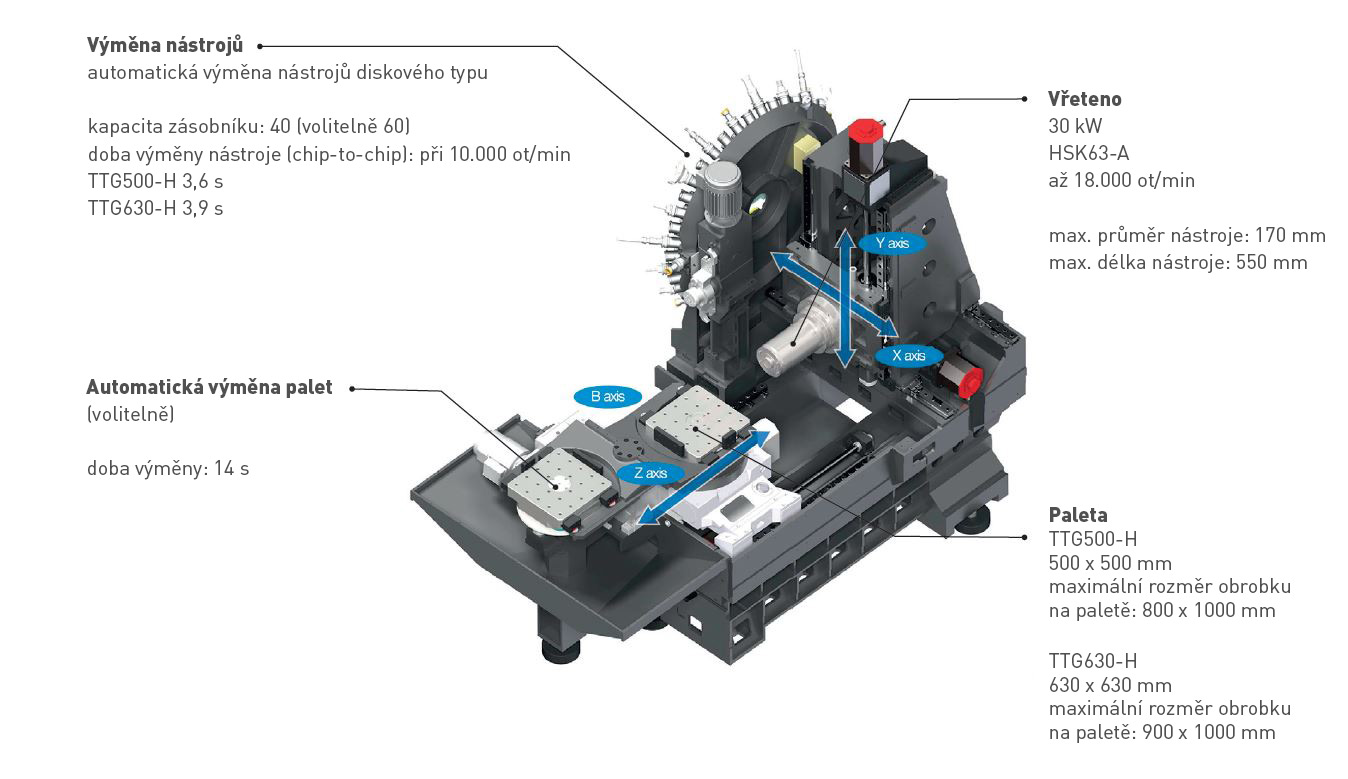

Zásobník nástrojů upínací kužel HSK63-A HSK63-A
počet nástrojů* 40 40 ks
max. průměr nástroje 170 170 mm
délka nástroje* 550 550 mm
hmotnost nástroje 8 8 kg
doba výměny nástroje (chip-to-chip) při 10.000 ot/min 3.6 3.9 s
Rozměry kusu a upínání točný průměr 800 900 mm
délka 1000 1000 mm
max. zatížení na ose B* 700 1200 kg
automatická výměna palet – doba výměny 14 14 s
Hmotnost/rozměry hmotnost 11.700 11.700 kg
rozměry DxŠxV 4885 x 2290 x 2985 6770 x 2490 x 2985 mm
Požadavky na el. připojení provozní napětí 3x 400 3x 400 V
celkový příkon 55 55 kVA
Řídicí systém Siemens* Sinumerik 840 D SL Sinumerik 840 D SL
* Volitelné příslušenství počet nástrojů 60 60 ks
hmotnost nástroje 12 12 kg
Řídicí systém Fanuc 31i-MB 31i-MB
