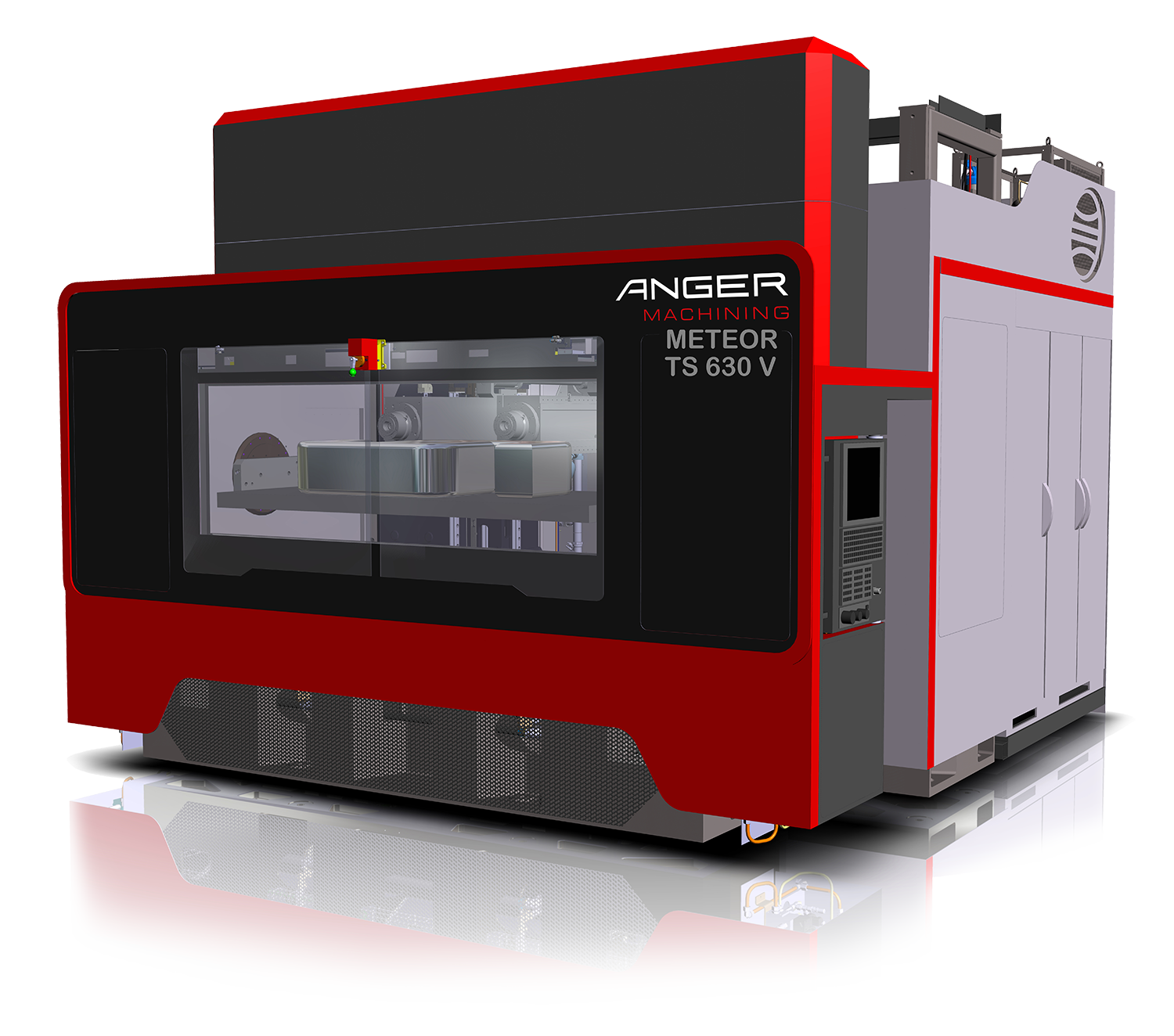

METEOR TS630V - FLEXIBILNÍ STROJ S DVOJITÝM VŘETENEM A NASTAVITELNOU VZDÁLENOSTÍ VŘETENA

Díky dvojitému vřetenu nabízí řada METEOR TS vysokou produktivitu.

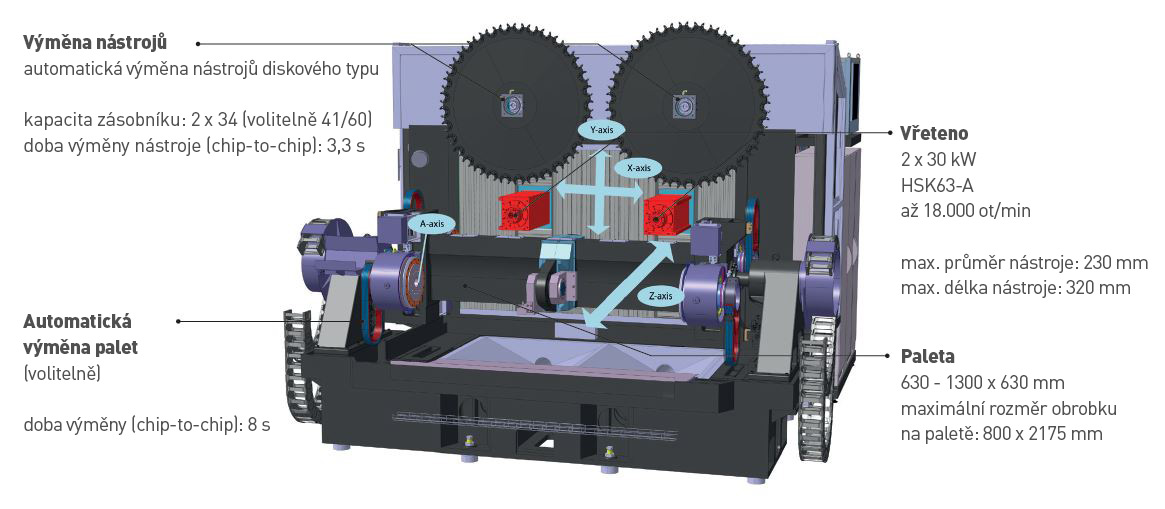

Specialitou tohoto stroje jsou dvě na sobě nezávisle pracující vřetena. Díky tomu lze současně pracovat na dvou různých kusech nebo provádět dvě operace najednou. Tento stroj je navrhnut tak, aby co nejlépe splňoval požadavky vysoce produktivních automobilových linek. Vybaven je portálovým nakládacím systémem, který lze na vyžádání změnit na paletový měnič.

Vaše výhody:

  • Speciálně vyvinuto pro zpracování hliníku
  • Maximální flexibilita díky dvěma nezávislým vřetenům
  • Automatická výměna palet zvýší vaši produktivitu
  • Malá zastavěná plocha
  • Efektivní pohony redukují náklady na energii

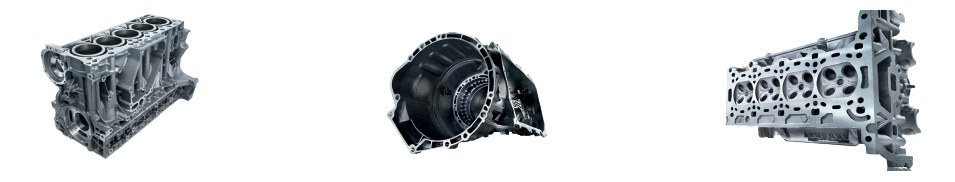

Příklady typických obrobků na stroji Meteor TS630V

Technické parametry

METEOR TS630V METEOR TS630V-P
Počet os počet os* 4 4 ks
Vřetena počet vřeten 2 2 ks
vzdálenost vřetene 545-1805 545-1805 mm
Pracovní zdvih osa X 630-1300 630-1300 mm
osa Y 630 630 mm
osa Z 630 630 mm
Max. velikost kusu X/Y/Z ø 800 x 2175 ø 800 x 2175 mm
Posuv zrychlení (X/Y/Z) 8/15/20 8/15/20 m/s²
max. rychlost (X/Y/Z) 90/80/80 90/80/80 m/min
Přesnost přesnost polohování podle VDI 3441/2617 0.006 0.006 mm
opakovatelná přesnost VDI 3441/2617 0.002 0.002 mm
Vřeteno rychlost 0-18.000 0-18.000 ot/min
výkon (S1/S6) 30/50 30/50 kW
krouticí moment (S1/S6) 45/80 45/80 Nm
Zásobník nástrojů upínací kužel* HSK63-A HSK63-A
počet nástrojů* 2 x 34 2 x 34 ks
max. průměr nástroje 230 230 mm
délka nástroje* 320 320 mm
hmotnost nástroje 8/16 8/16 kg
doba výměny nástroje (chip-to-chip) při 1800 ot/min 3.3 3.3 s
Rozměry kusu a upínání točný průměr 800 800 mm
délka 2175 2175 mm
max. zdvihové zatížení na osách A/B* 2 x 500/250 2 x 500/250 kg
automatická výměna palet – doba výměny (chip-to-chip) - 8 s
Hmotnost/rozměry hmotnost 11.670 20.015 kg
rozměry DxŠxV 4195 x 2390 x 3419 5480 x 2950 x 3419 mm
Požadavky na el. připojení provozní napětí 3x 400 3x 400 V
celkový příkon 55 55 kVA
Řídicí systém Siemens* Sinumerik 840 D SL Sinumerik 840 D SL
* Volitelné příslušenství počet os 5 5
počet nástrojů 2 x 41/60 2 x 41/60 ks
délka nástroje 510 510 mm
řídicí systém Fanuc 31i-MB 31i-MB
