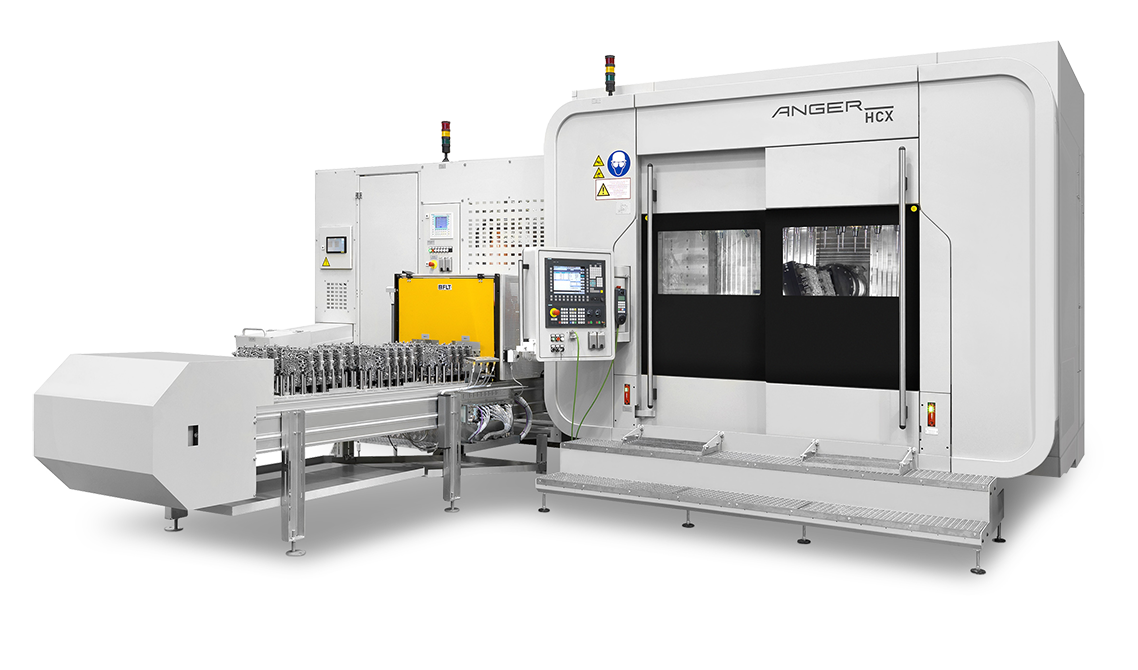

ANGER HCX - TRANSFÉROVÉ CENTRUM PRO VYSOKOOBJEMOVOU PRODUKCI SPECIFICKÝCH DÍLŮ

ANGER HCX zákaznické systémy jsou vytvořeny dle specifických potřeb zákazníka. Systém je navržen, zkonstruován a poté naprogramován pro konkrétní součásti. Výsledkem je vysoce produktivní HCX systém, který dosahuje velmi krátký čas cyklu při dosažení vysoké přesnosti. Tyto systémy jsou navrženy tak, aby byly vysoce produktivní při obrábění velkého množství kusů.

Jeden HCX obráběcí stroj firmy ANGER může, v závislosti na komplexnosti obrobku, dosahovat času cyklu a množství výroby odpovídající dvěma tradičním obráběcím centrům se dvěma vřeteny. Ve srovnání s tradičním obráběcím centrem s jedním vřetenem může stroj HCX nahradit 4 a někdy dokonce až 8 těchto strojů.

Vaše výhody:

  • Kratší časy cyklu zaručují maximální objem výroby
  • Nižší celkové náklady sníží vaše výrobní náklady
  • Vyšší přesnost garantuje velmi vysokou kvalitu kusu
  • Delší životnost vřetene díky optimalizaci procesu

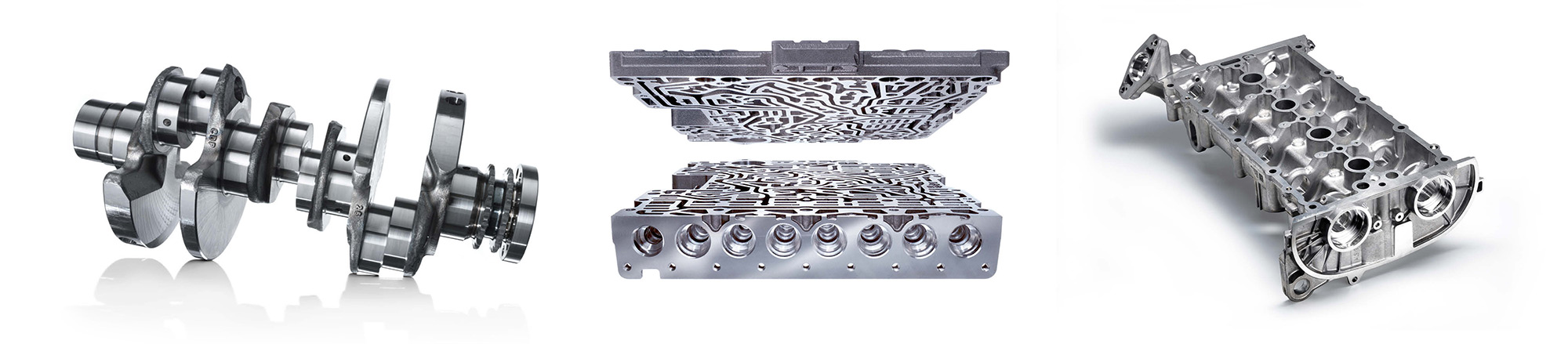

Příklady typických obrobků na stroji HCX

Technické parametry

Počet os počet os* 4
Vřetena počet vřeten záleží na projektu ks
vzdálenost vřetene záleží na projektu mm
Pracovní zdvih osa X 550 mm
osa Y 2000 mm
osa Z 550 mm
Max. velikost kusu X/Y/Z záleží na projektu mm
Posuv zrychlení (X/Y/Z) 10/9/8 m/s²
max. rychlost (X/Y/Z) 90/90/90 m/min
Přesnost opakovatelná přesnost VDI 3441/2617 0.002 mm
Vřeteno rychlost záleží na projektu ot/min
výkon (S1/S6) záleží na projektu kW
krouticí moment (S1/S6) záleží na projektu Nm
Zásobník nástrojů upínací kužel* HSK63-A
počet nástrojů* 2x20 ks
max. průměr nástroje 93 (125) mm
délka nástroje 350 mm
hmotnost nástroje 12 kg
Doba výměny nástroje (chip-to-chip) od 0.3 s
Hmotnost/rozměry hmotnost 20.000-30.000 kg
rozměry DxŠxV 5880 x 3490 x 3510 mm
Požadavky na el. připojení provozní napětí 3x 400 V
celkový příkon 113 kVA
Řídicí systém Siemens* Sinumerik 840 D SL
* Volitelné příslušenství počet os 5
počet nástrojů 2 x 40 ks
řídicí systém Fanuc 31i-MB -
