ANGER HB (500II / 630 / 800II)
4osá horizontální obráběcí centra
pro těžké obrábění

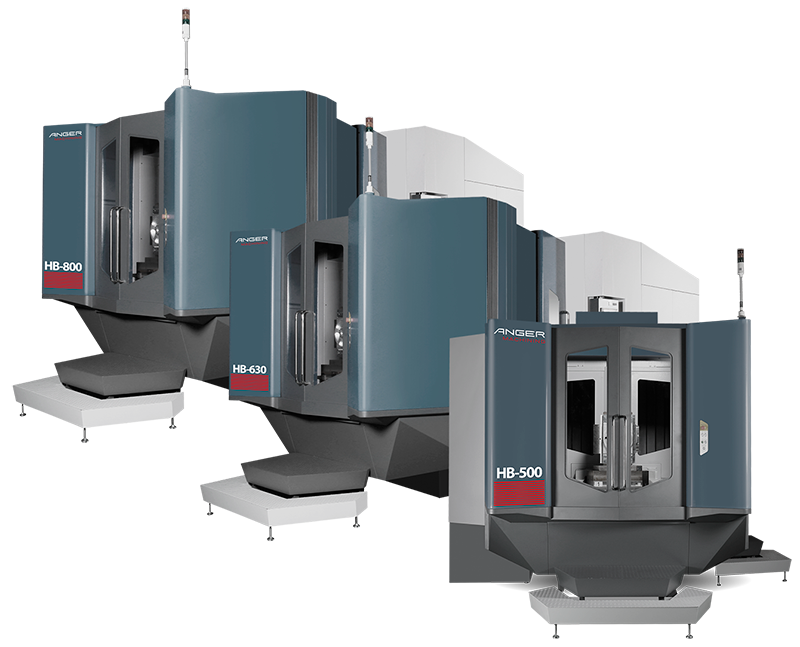

Řada ANGER HB zahrnuje 4osá horizontální obráběcí centra. Díky stabilní konstrukci a vysoce výkonnému vřetenu jsou tyto stroje vhodné zejména k obrábění částí z oceli, litiny a hliníku. Standardně jsou vybaveny automatickou výměnou pro 2 palety.

Vaše výhody:

  • Speciálně navrženo pro obrábění kusů z oceli, litiny a hliníku
  • Vysoce výkonné vřeteno s HSK-A100
  • Stabilní konstrukce pro obrábění těžkých dílů

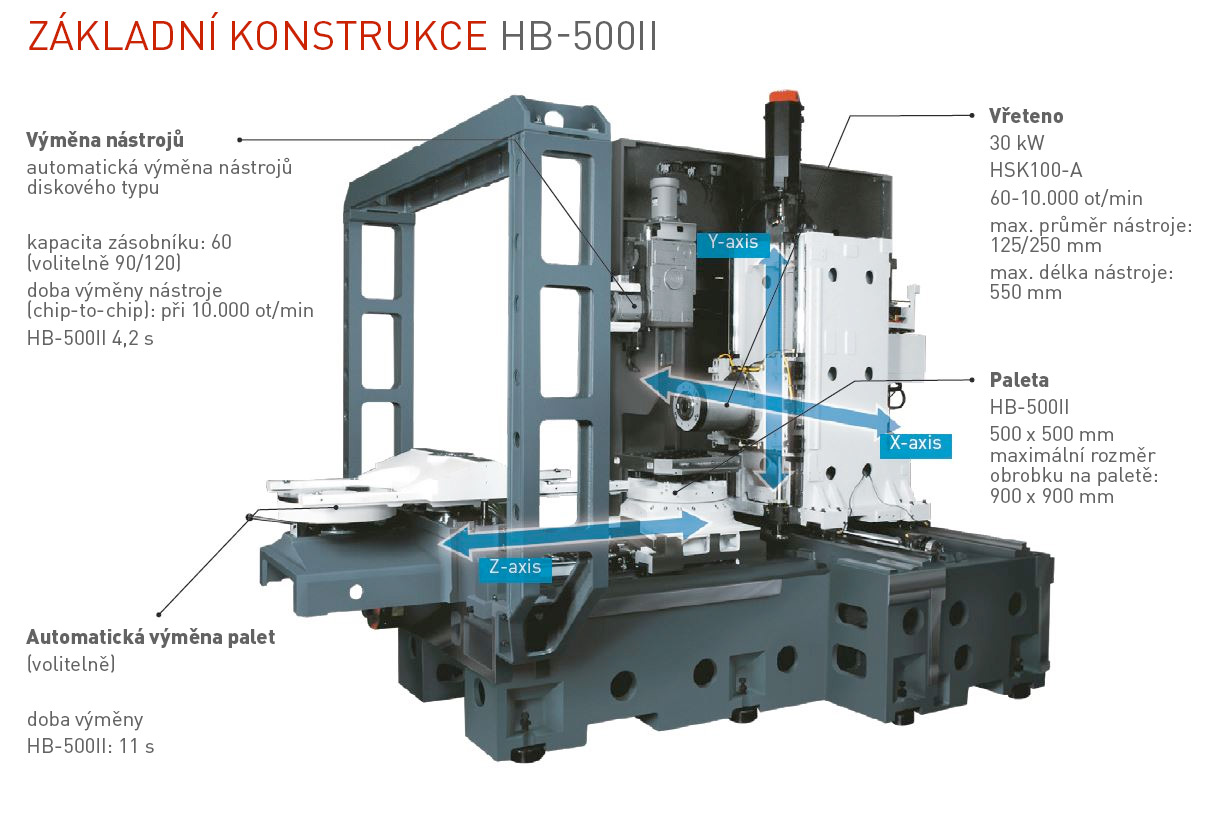

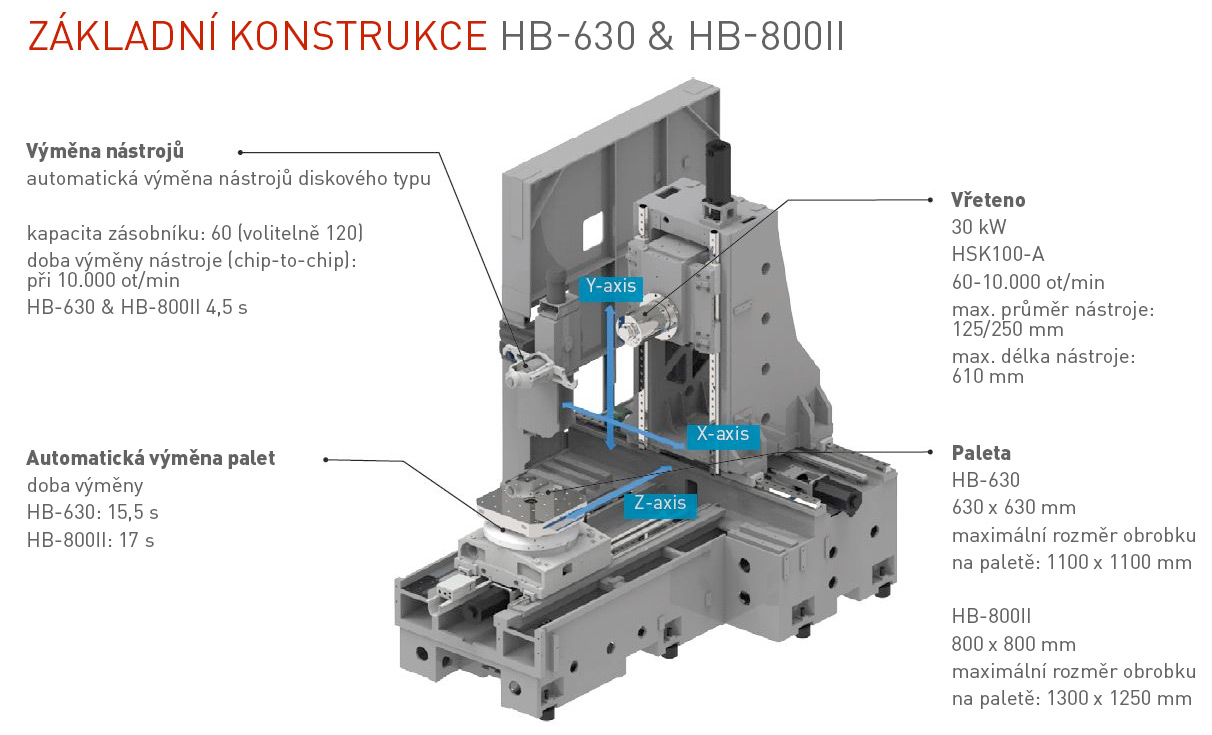

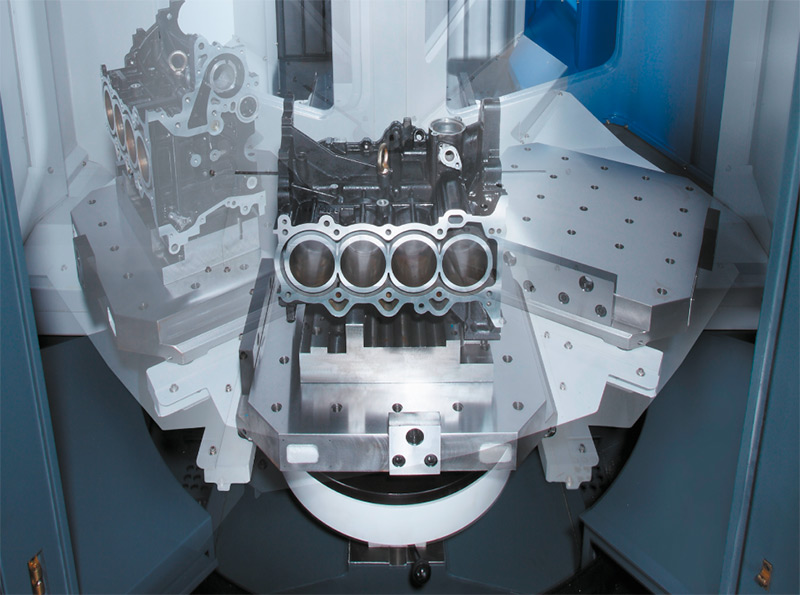

  • Automatická výměna palet zvyšuje produktivitu
  • Volitelně převodovkou řízené vřeteno s krouticím momentem až 1050 Nm

VŘETENO

Standardní vřeteno

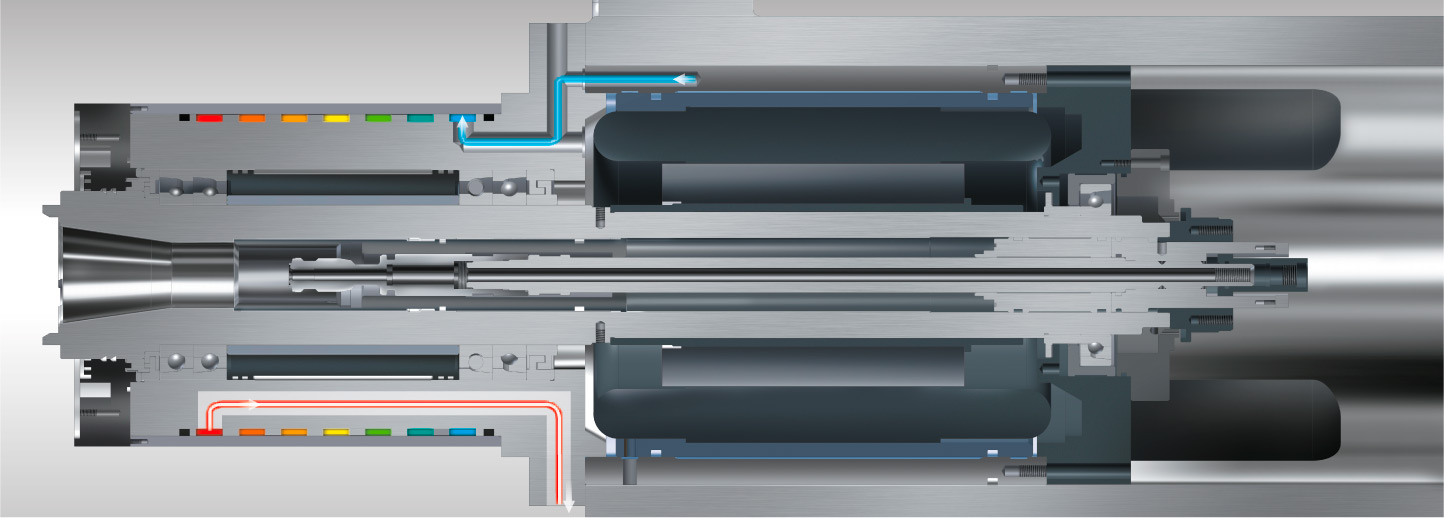

Tato výkonná vřetena jsou zkonstruována pro obrábění těžkých dílců z litiny nebo oceli, krouticí moment mají až 429 Nm a otáčky 10000 ot/min. Jsou vybavena keramickými ložisky o průměru 100 mm a vnitřním chlazením, čímž je zaručeno malé opotřebení při vysokém výkonu.

Převodovkou řízené vřeteno

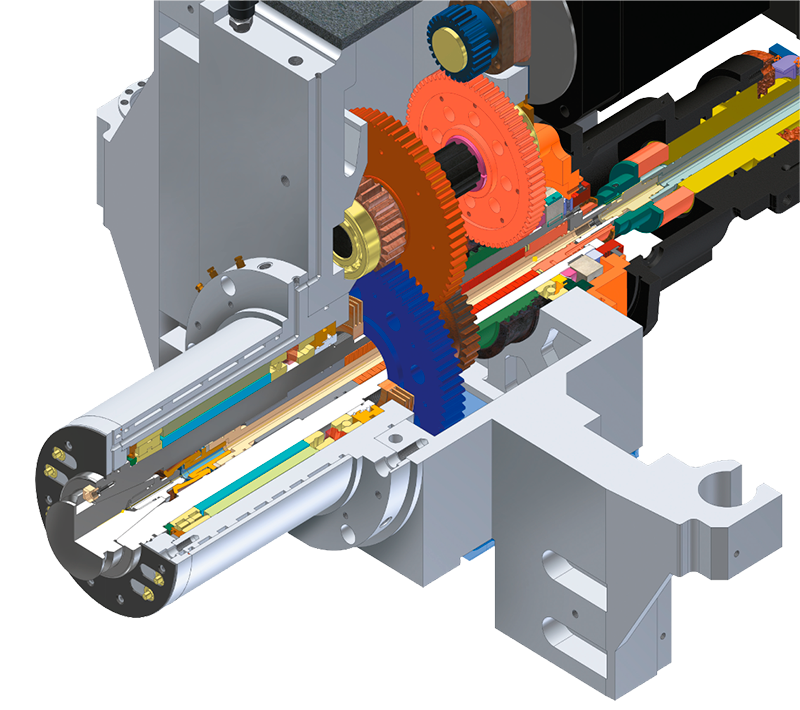

K dosažení vysoké přenosové síly je ve vřetenech použita vysoce přesná převodovka. Dvoustupňový převod může generovat krouticí moment větší než 1000 Nm při 200 ot/min a je proto vhodný k obrábění tvrdých materiálů a pro velké nástroje.

Technické parametry

HB-500II HB-630 HB-800II
Počet os počet os 4 4 4
Vřetena počet vřeten 1 1 1 ks
Pracovní zdvih osa X 800 1050 1400 mm
osa Y 710 850 1200 mm
osa Z 710 970 1300 mm
Max. velikost kusu X/Y/Z ø 900 x 900 ø 1100 x 1100 ø 1300 x 1250 mm
Posuv zrychlení (X/Y/Z) 6,86 / 6,86 / 6,86 3,53 / 6,86 / 6,86 3,92 / 5,88 / 3,92 m/s²
max. rychlost (X/Y/Z) 60 / 60 / 60 50 / 50 / 50 50 / 50 / 50 m/min
Přesnost přesnost polohování podle VDI 3441/2617 0,005 0,007 0,007 mm
opakovatelná přesnost VDI 3441/2617 0,003 0,003 0,003 mm
Vřeteno rychlost 60-10000 60-10000 60-10000 ot/min
výkon (S1/S3**)* 30 / 25 30 / 25 30 / 25 kW
krouticí moment (S1/S3**)* 238 / 420 238 / 420 238 / 420 Nm
Zásobník nástrojů upínací kužel HSK-A100 HSK-A100 HSK-A100
počet nástrojů* 60 60 60 ks
max. průměr nástroje* 125 125 125 mm
délka nástroje* 550 610 610 mm
hmotnost nástroje 25 25 25 kg
doba výměny nástroje (chip-to-chip) při 1800 ot/min 4,2 4,5 4,5 s
Rozměry kusu a upínání točný průměr 900 1100 1300 mm
délka 900 1100 1250 mm
max. zatížení na ose B* 600 x 2 1200 x 2 1800 x 2 kg
automatická výměna palet – doba výměny 11 15,5 17 s
Hmotnost / rozměry hmotnost 14500 21600 22000 kg
rozměry DxŠxV 3130 x 6320 x 3130 3510 x 6610 x 3330 5190 x 6700 x 3840 mm
Požadavky na el. připojení provozní napětí 3x 400 3x 400 3x 400 V
celkový příkon 55 55 55 kVA
Řídicí systém Siemens* Sinumerik 840 D SL Sinumerik 840 D SL Sinumerik 840 D SL
* Volitelné příslušenství počet nástrojů 90 / 120 90 / 120 90 / 120 ks
max. průměr nástroje 250 250 250 kg
max. zatížení na ose B 600 1200 1800 kg
řídicí systém Fanuc 31i-MB 31i-MB 31i-MB
Převodovkou řízené vřeteno výkon (S1/S3**) při 6000 ot/min - 18,5 / 22 18,5 / 22 kW
krouticí moment (S1/S3**) při 6.000 ot/min - 883 / 1050 883 / 1050 Nm
S3**: 30 min, 60 %/ plynule
