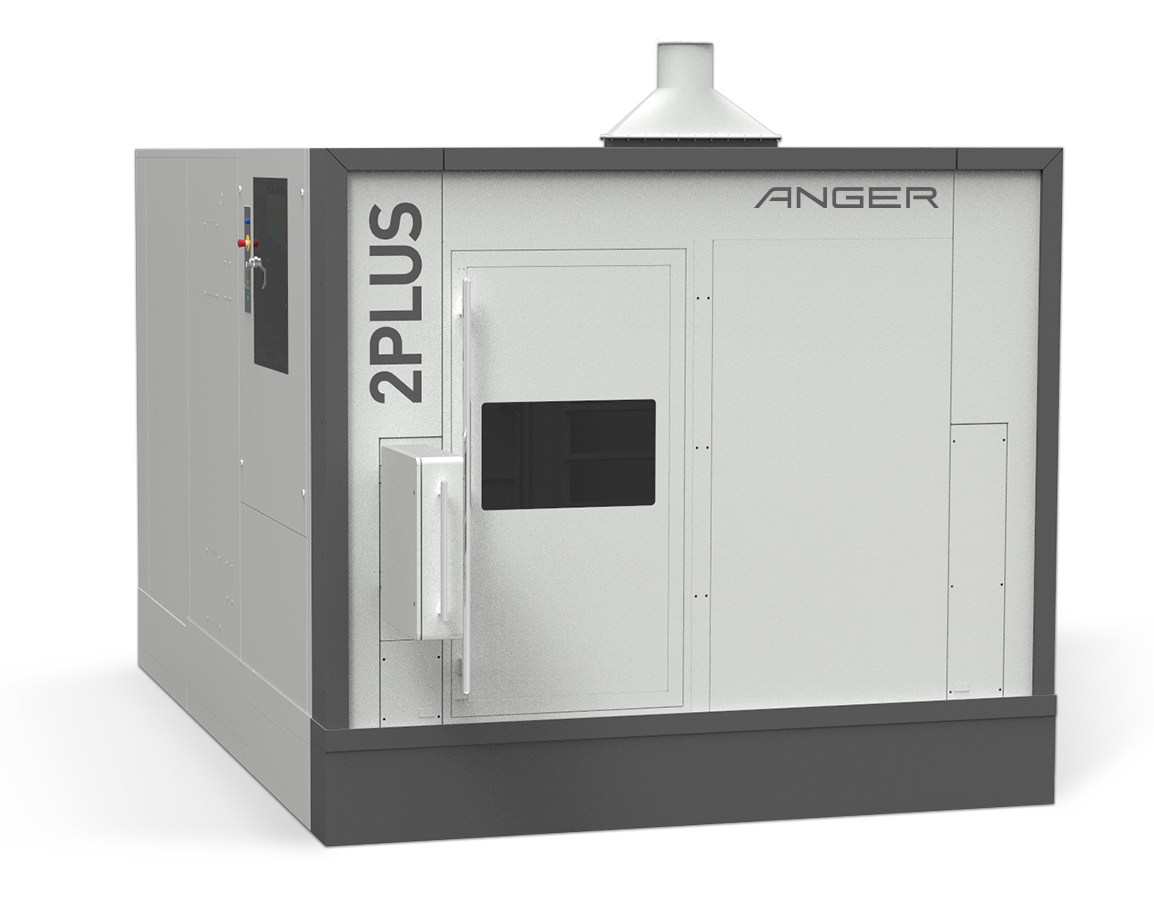

ANGER 2PLUS - NEJRYCHLEJŠÍ OBRÁBĚCÍ STROJ SE DVĚMA VŘETENY NA SVĚTĚ

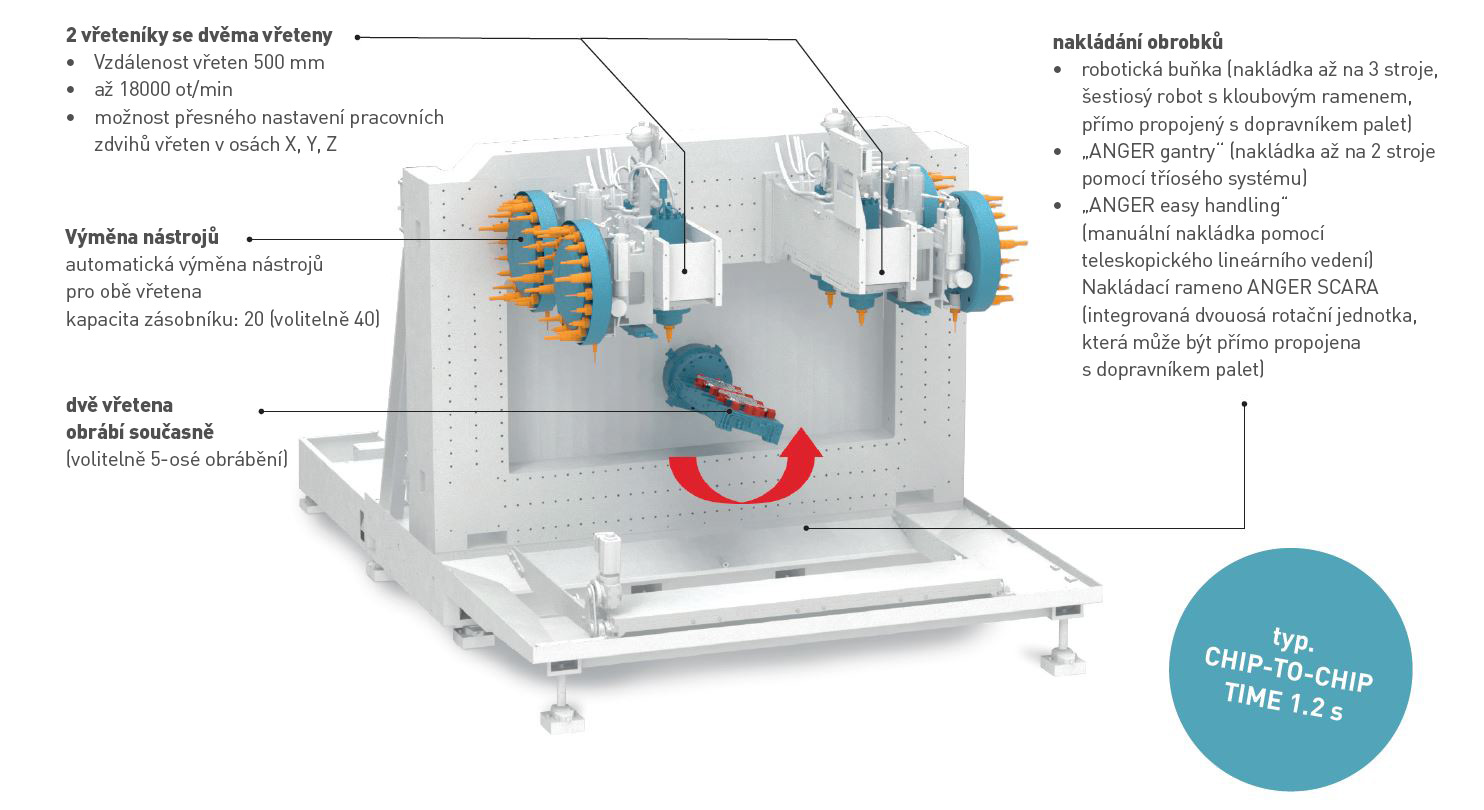

Nejnovější obráběcí stroj firmy ANGER se dvěma vřeteny zvýší produktivitu vaší výroby díky dvěma dvojitým zásobníkům nástrojů a díky upínacímu času 1,2 sekundy. V děleném pracovním prostoru je obrobek přesunut od jednoho zásobníku nástrojů k druhému. Zatímco je jedna strana obráběna, v druhém zásobníku se vymění nástroj, a tím se sníží neproduktivní doba na minimum.

V závislosti na četnosti výměny nástrojů je 2PLUS až o 30 procent rychlejší než konvenční obráběcí stroje se dvěma vřeteny. A to především u komponent se spoustou různých obráběcích operací, které potřebují mnoho času na časté výměny nástrojů.

Vaše výhody:

  • Kratší časy cyklu zaručují maximální objem výroby
  • Nižší celkové náklady sníží vaše výrobní náklady
  • Vyšší přesnost garantuje velmi vysokou kvalitu kusu
  • Vysoká flexibilita umožňuje snadnou změnu výroby / změnu kusu

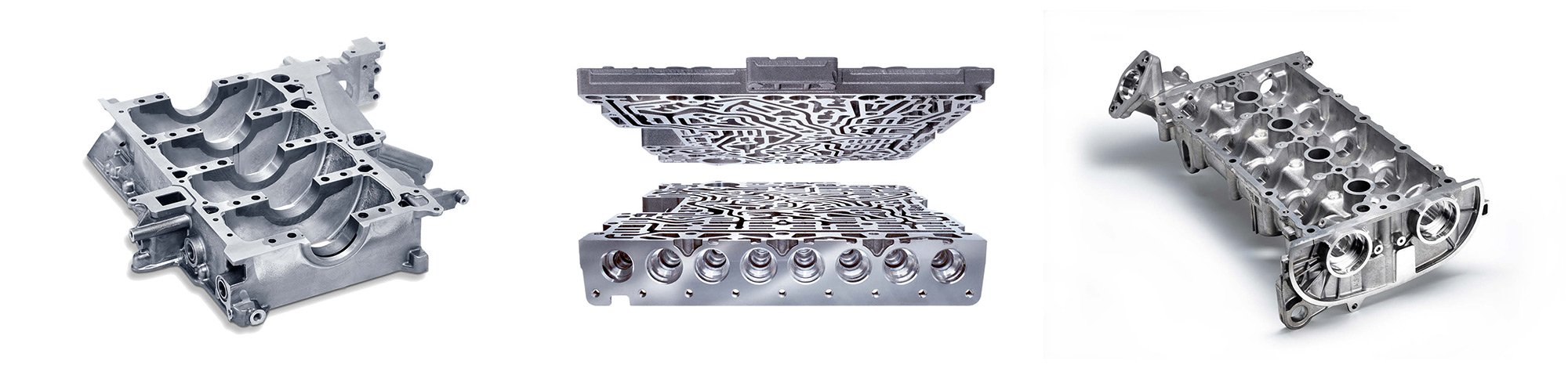

Příklady typických obrobků na stroji 2PLUS

Technické parametry

Počet os počet os* 4
Vřetena počet vřeten 4 ks
vzdálenost vřetene 500 mm
Pracovní zdvih osa X 550 mm
osa Y 2000 mm
osa Z 550 mm
Max. velikost kusu X/Y/Z 400 x 400 x 400 mm
Posuv zrychlení (X/Y/Z) 10/9/8 m/s²
max. rychlost (X/Y/Z) 90/90/90 m/min
Přesnost opakovatelná přesnost VDI 3441/2617 0,002 mm
Vřeteno rychlost* 0-15000 ot/min
výkon (S1/S6) 26,4/26,4 kW
krouticí moment (S1/S6) 84/110 Nm
Zásobník nástrojů upínací kužel* HSK63-A
počet nástrojů* 4x20 ks
max. průměr nástroje 93 (125) mm
délka nástroje 350 mm
hmotnost nástroje 12 kg
Doba výměny nástroje (chip-to-chip) při 1800 ot/min od 0,65 s
Hmotnost/rozměry hmotnost 20000-30000 kg
rozměry DxŠxV 5100 x 3495 x 3510 mm
Požadavky na el. připojení provozní napětí 3 x 400 V
celkový příkon 113 kVA
Řídicí systém Siemens* Sinumerik 840 D SL
* Volitelné příslušenství počet os 5
počet nástrojů 4 x 40 ks
rychlost 0-18000 ot/min
řídicí systém Fanuc 31i-MB -
upínací kužel HSK80 -A
